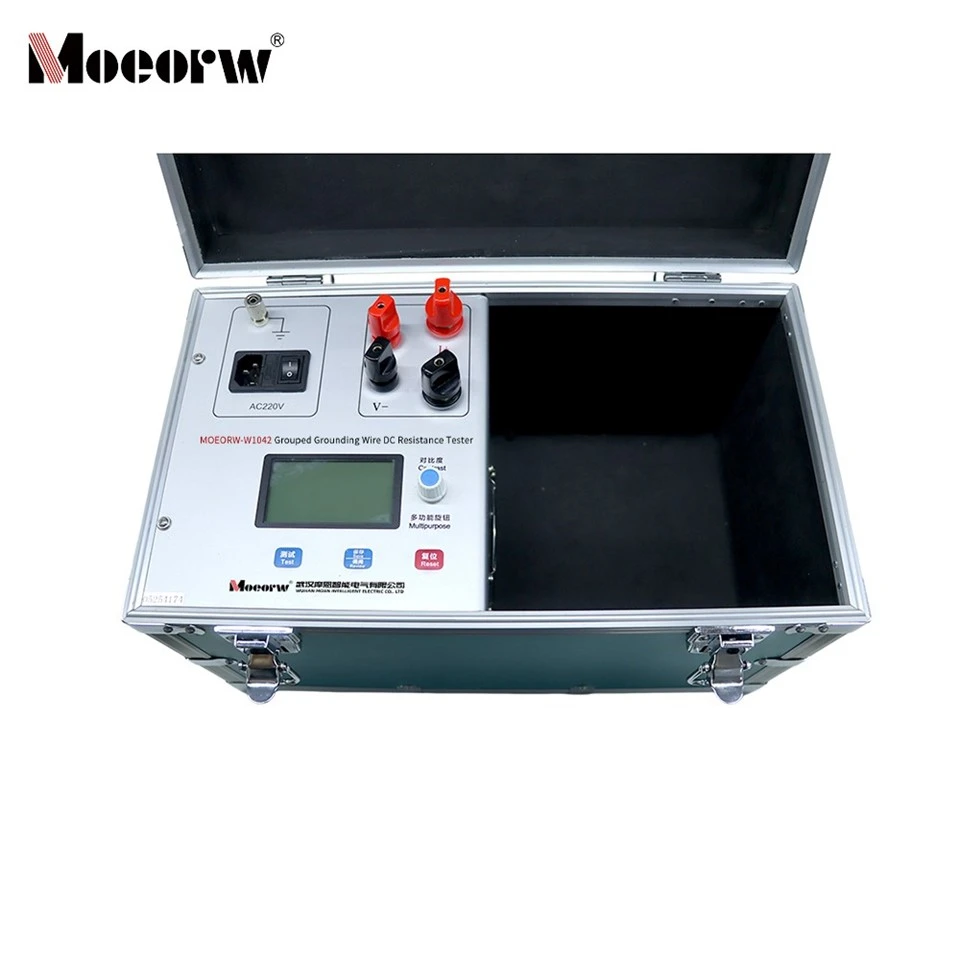

Skupinový tester stejnosměrného odporu uzemňovacího vodiče

Tento přístroj byl vyvinut v souladu s „Postupy preventivního testování elektrických bezpečnostních nástrojů a zařízení“ a používá se k posouzení, zda je kontakt mezi okem zemnícího vodiče a svorkou sběrnice a vícepramenným měděným ohebným vodičem dobrý.

Tento přístroj využívá stejnosměrnou napěťovou -proudovou úměrnou metodu a sestává z nízkonapěťového, vysokonapěťového,- zdroje konstantního proudu a měřicího systému. Zdroj konstantního proudu využívá pokročilou technologii spínaného napájecího zdroje se silnými-schopnostmi rušení a vysokou stabilitou. Sekce měření využívá intuitivní LCD displej, který zajišťuje přesná a spolehlivá měření a nabízí flexibilní a pohodlný výběr smyčky a přepínání operací.

1. Zkušební proud je velký, plně vyhovuje příslušným národním normám pro testování přechodového odporu.
2. Má vysoké výstupní napětí a široký rozsah měření až do 300 mΩ.
3. Testovací proud pochází z vysoce přesného 50A spínaného zdroje konstantního proudu, který nevyžaduje ruční nastavení, a test je rychlý a přesný.
4. Metoda čtyř{1}}svorek účinně eliminuje vliv odporu testovacího vodiče na výsledky testu.
5. Test je rychlý, data zobrazí přibližně za 3 sekundy.
6. Přístroj je navržen pro dlouhodobý-nepřetržitý provoz a je vybaven obvodem ochrany proti přehřátí, který zajišťuje spolehlivý a stabilní provoz.
7. Snadno se ovládá, je lehký a vhodný pro práci v terénu.
8. Přístroj je vybaven věčným kalendářem a 99 sadami datových úložišť a data se neztratí, když je přístroj vypnutý.

1. Scénář kontroly kvality výroby

Před opuštěním továrny test odporu zemnícího vodiče

Ověřte kvalitu spojení mezi drátěným okem, svorkou sběrnice a měděným ohebným drátem.

2. Scénáře preventivního testování elektrických bezpečnostních nástrojů a zařízení

Pravidelné testování musí být prováděno v souladu s "Postupy preventivního testování elektrických bezpečnostních nástrojů a zařízení".

Chcete-li zjistit, zda zemnící vodič splňuje požadovaný odpor na metr, jak je stanoveno v předpisech.

3. Operace na-místě a scénáře testování v terénu

Testování zemnícího vodiče v rozvodnách, přenosových vedeních atd.

Přístroj je lehký a snadno se ovládá, takže je vhodný pro práci v terénu.

4. Scénáře odstraňování problémů a údržby

Zkontrolujte uzemňovací vodič, zda nemá problémy, jako je špatný kontakt a koroze.

Ověření výkonu před a po údržbě zařízení

5. Scénáře výuky a školení

Praktické ukázky používané při školení elektrické bezpečnosti

Pomozte studentům pochopit princip a způsob měření odporu zemnícího vodiče
